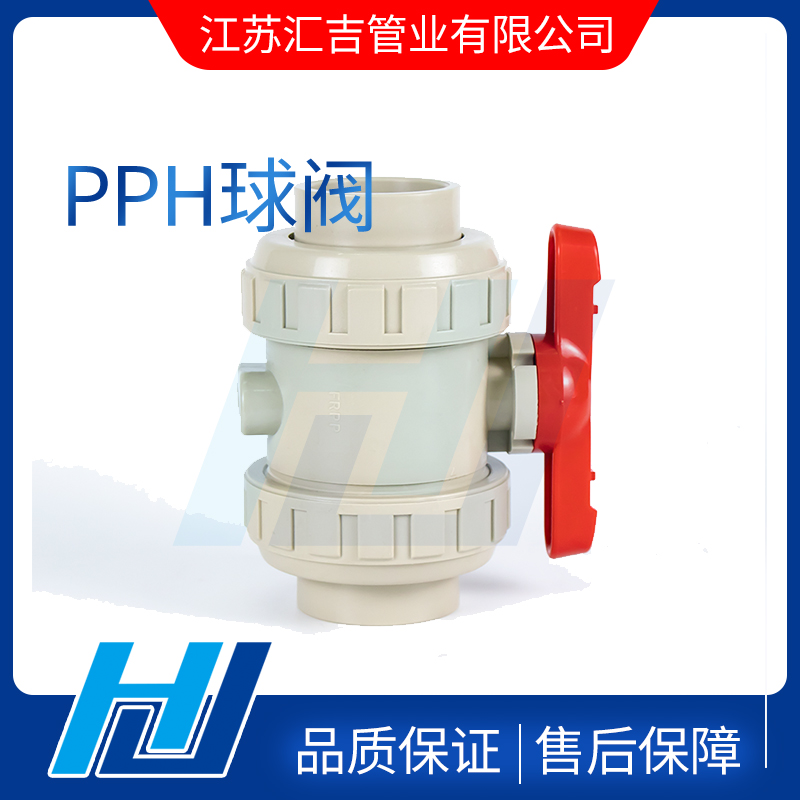

PPH球閥結構形式及不同類型的使用原理
球閥是靠固定在轉動軸上的球體旋轉90°實現閥門的開啟和關閉。PPH球閥開閉速度快，而體積和漏率大。由于其結構中閥體、閥桿為不銹鋼，閥座、填料等密封材料均為聚四氟乙烯，因而適用于介質為空氣、水、蒸汽、酸、堿等。真空系統和壓力系統中接通或切新帶有酸、堿性的氣體及液體的介質流。閥體和球體材料為316L；密封件材料為增強聚四氟乙烯、氟橡膠。
球體繞垂直于通道的軸線旋轉而啟閉通道的閥門稱為球閥，在PPH球閥的過流面上襯一層氟塑料，用來隔絕介質與金屬殼體的接觸，這樣的閥門便稱為襯氟球閥。PPH球閥也是一種帶球形關閉件的旋塞閥，與球體相配的閥座為圓形，故在圓周上的密封應力是相同的。襯氟球閥球體與閥座密封面都襯有氟塑料，為軟密封結構，能很好地吻合。從密封的角度看，球閥的構想是很優異的。
為使襯氟球閥結構經濟，大部分球閥帶縮口及約為3/4公稱尺寸的文丘里式流，縮口球閥的壓力損失較小，以致通常沒有理由要去增加費用來使用全通道的襯氟球閥，但是有些場合卻必須使用不縮口的球閥。球閥結構形式主要有浮動球式和固定球式。浮動球結構球閥中有直通式、Y形三通式、L形三通式、T形三通式，固定球結構球閥中有直通式和四通式。多通球閥可改變介質流動方向或進行分配，襯氟球閥廣泛應用于防腐蝕工業管線。
PPH球閥的介質流動方向不受限制，球閥壓力、通徑使用范圍較寬，但使用溫度受氟塑料材料的限制和制約。大口徑球閥已經脫出了傳統用于放流和斷流的使用概念，越來越多地用來代替?zhèn)鹘y(tǒng)節流的截止閥。隨著球閥結構的創新發展，新材料的開發應用，特別是內件結構的改進，它的使用范圍也隨之?dāng)U大。成為控制閥的工業領域中發展快的一種閥門，這是因?yàn)樾D(zhuǎn)90啟閉的球閥在流量控制方面有比截止閥更大的優點。
